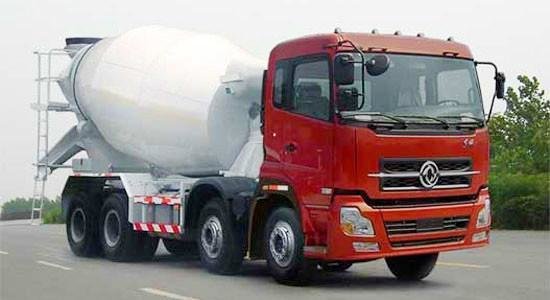

混泥土搅拌运输车的结构原理

混泥土搅拌运输车的结构原理

混泥土搅拌运输车的结构原理
结构原理

1.取力装置

国产混凝土搅拌运输车采用主车发动机取力方式。取力装置的作用是通过操纵取力开关将发动机动力取出,经液压系统驱动搅拌筒,搅拌筒在进料和运输过程中正向旋转,以利于进料和对混凝土进行搅拌,在出料时反向旋转,在工作终结后切断与发动机的动力联接。

2.液压系统

将经取力器取出的发动机动力,转化为液压能(排量和压力),再经马达输出为机械能(转速和扭矩),为搅拌筒转动提供动力。

3.减速机

将液压系统中马达输出的转速减速后,传给搅拌筒。
4.操纵机构

(1)控制搅拌筒旋转方向,使之在进料和运输过程中正向旋转,出料时反向旋转。
(2)控制搅拌筒的转速。



5.搅拌装置

搅拌装置主要由搅拌筒及其辅助支撑部件组成。搅拌筒是混凝土的装载容器,转动时混凝土沿叶片的螺旋方向运动,在不断的提升和翻动过程中受到混合和搅拌。在进料及运输过程中,搅拌筒正转,混凝土沿叶片向里运动,出料时,搅拌筒反转,混凝土沿着叶片向外卸出。
叶片是搅拌装置中的主要部件,损坏或严重磨损会导致混凝土搅拌不均匀。另外,叶片的角度如果设计不合理,还会使混凝土出现离析。

6.清洗系统

清洗系统的主要作用是清洗搅拌筒,有时也用于运输途中进行干料拌筒。清洗系统还对液压系统起冷却作用。

7.全封闭装置 全封闭装置采用回转密封技术,密封了搅拌车的进出料口,解决了传统搅拌车水份蒸发、砂浆分层、砼料撒落、行车安全等系列问题。
